Skema Audio Amplifier 18 Watt Stereo

Ditulis Oleh arjun cell pada Kamis, 13 Januari 2011 | 04.37

Hanya dengan menggunakan satu buah ic LA4440 , anda sudah bisa menciptakan sebuah amplifier stereo.

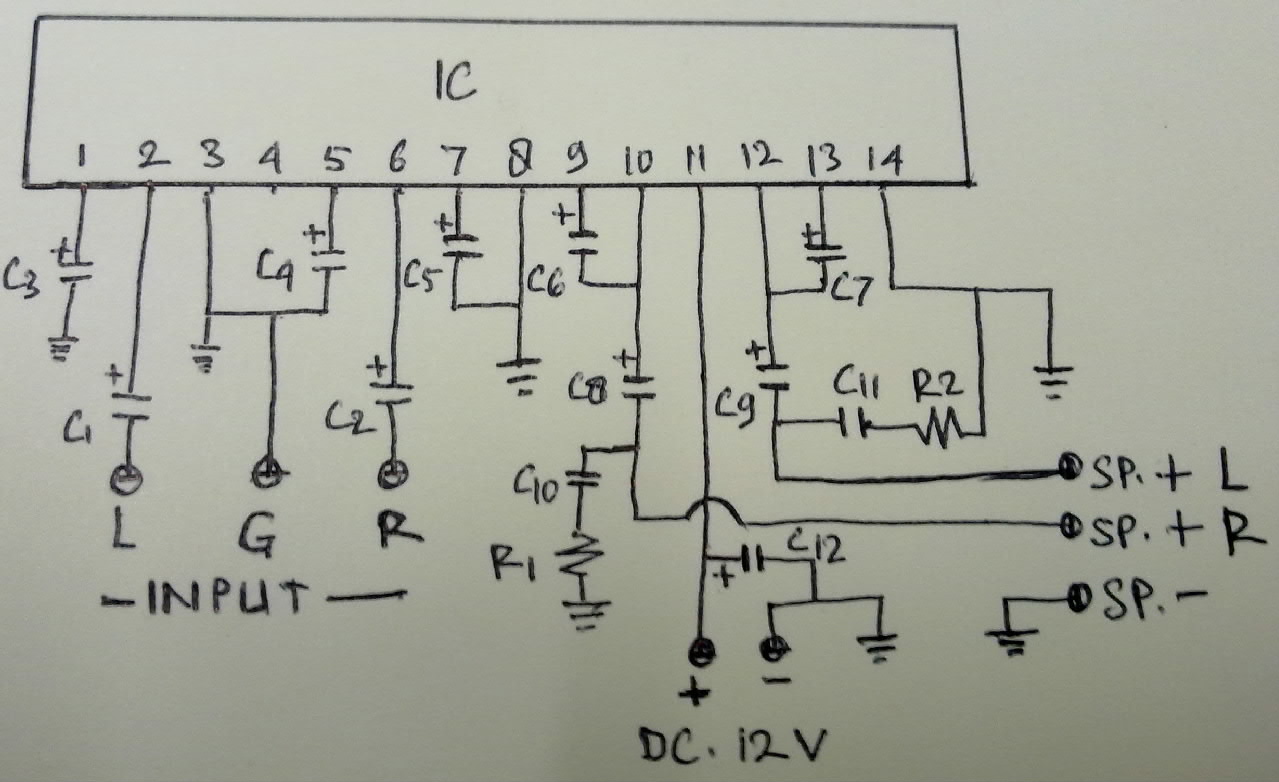

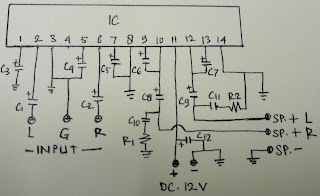

untuk skemanya, silahkan lihat gambar di bawah ini


Daftar komponen:

IC : LA4440

C1, C2 : 1uF/50V
C3, C5 : 47uF/16V
C4 : 220uF/16V
C6, C7 : 100uF/16V
C8, C9 : 1000uF/16V
C10, C11 : 100nF (104)
C12 : 2200uF/16V

R1, R2 : 4,7ohm/0,5w

Oh iya, pin (kaki) nomer 4 pada ic LA4440 tidak digunakan.

Karena kekuatan amplifier ini tidak begitu besar , maka trafo 2 ampere sudah cukup untuk mencatu amplifier ini.
